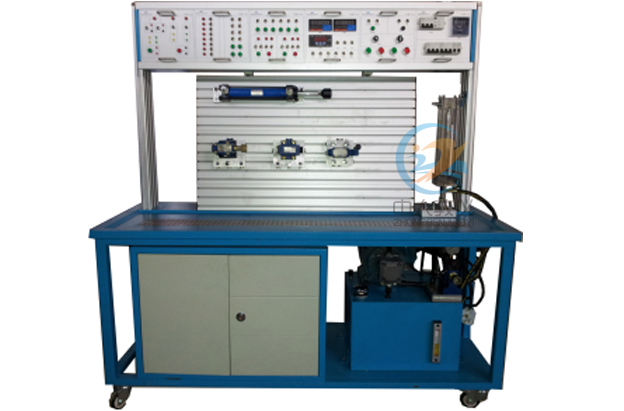

ZRYY-GZ液壓系統故障分析與排除實訓考核裝置,液壓故障實驗臺
液壓技術已廣泛應用于我國各個領域。由于液壓系統是結構復雜且精密度高的機、電、液綜合系統，液壓故障診斷難度較大，常常成為企業生產順行的重大障礙。本實驗臺將通過典型故障診斷處理傳授正確思路、科學方法和先進經驗，使學員能夠掌握液壓系統故障分析技巧，快速準確地找出故障所在。
一、實驗項目
1、液壓系統的常見故障診斷與處理實驗；
2、基本回路組合、拼接實驗。
3、常用液壓元件的性能測試實驗。
4、液壓傳動系統組成示范演示實驗。
5、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
6、PLC控制實驗。
7、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、常用液壓元件的故障診斷實驗
實驗一：液壓壓力閥故障診斷與處理 1
實驗二：液壓壓力閥故障診斷與處理2
實驗三：液壓換向閥故障診斷與分析1
實驗四：液壓換向閥故障診斷與分析2
實驗五：液壓流量閥故障診斷與處理1
實驗六：液壓流量閥故障診斷與處理2
實驗七：液壓執行元件故障診斷與處理1
實驗八：液壓執行元件故障診斷與處理2
實驗九: 液壓系統常見故障診斷與處理1
實驗十: 液壓系統常見故障診斷與處理2
實驗十一: 液壓系統常見故障診斷與處理3
2、機電、液壓控制類實驗（PLC、繼電器）
實驗一：液壓泵的常見故障診斷與處理
實驗二：PLC控制常見故障診斷與處理1
實驗三：PLC控制常見故障診斷與處理2
實驗四：電器控制常見故障診斷與處理1
實驗五：電器控制常見故障診斷與處理2
實驗六：電器控制常見故障診斷與處理3
實驗七：電器控制常見故障診斷與處理4
4、可組合三項九大類50種液壓傳動基本回路實驗
4.1壓力控制回路
4.1.1調壓控制回路
（1）溢流閥壓力調定回路
（2）溢流閥單級遠程調壓回路
4.1.2變壓回路
（1）一級減壓回路
4.1.3卸荷回路
（1）三位四通換向閥的卸荷回路
（2）采用二位二通閥卸荷回路
4.1.4穩壓回路
（1）液控單向閥保壓回路
4.1.5卸壓回路
（1）節流閥卸壓回路
（2）順序閥的卸壓回路
4.2速度控制回路
4.2.1調速回路
（1）進油節流調速回路 （2）回油節流調速回路
（3）旁路節流調速回路 （4）調速閥控制調速回路
（5）差動連接增速回路 （6）調速閥節流閥并聯的二次進給回路
（7）用電磁閥和調速閥的減壓回路
4.2.2同步回路
（1）節流閥控制的同步回路
4.3方向控制回路
4.3.1換向回路
（1）換向閥控制換向回路 （2）順序閥控制順序回路
（3）二位四通閥，接近開關控制的順序回路
（4）壓力繼電器控制的順序回路
4.3.2鎖緊回路
（1）用換向閥鎖緊回路 （2）液控單向閥鎖緊回路
（3）單向閥鎖緊回路
另學生還可自行進行組裝、設計各種擴展回路實驗達90多種。
5、常用液壓元件的性能測試實驗
1）液壓泵的特性測試；
2）溢流閥的靜態特性測試；
3）節流閥速度負載特性測試；
4）調速閥速度負載特性測試；
5）減壓閥的靜態特性測試；
6）液壓缸的特性測試；
6、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1）PLC指令編程、梯形圖編程學習；
2）PLC編程軟件的學習與使用；
3）PLC與計算機的通訊、在線調試；
4）PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、機架采用2mm冷軋鋼板按工業標準產品精制加工，表面噴塑處理，采用漏網式整體多重過濾的回油結構：鍍鉻孔式網板，疊加式油盒
2、實驗實訓工作臺面為特制帶T型槽結構的鋁合金面板，采用特殊定制，表面陽極氧化，有效工作面積大，保證能搭接復雜液壓回路。
3、電控模塊箱采用拔絲工藝生產的2.5mm鋁合金面板，箱體采用定制殼體，字體采用彩色分色絲映，美觀、絕緣、耐壓，且能快速裝卸。液壓由6個基本模塊組成：主控電源模塊板，儀表模塊， 按鈕模塊， PLC可編程控制器模塊，繼電器模塊，故障診斷模塊，（提供全電器安全控制的功能，提供流量、壓力、電機、主電路的控制）。
4、安全保護措施：具有接地保護、漏電保護、過載保護、液壓泵防反轉保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實訓導線。
5、系統采用標準的工業用液壓元器件，所有液壓閥采用國際先進的力士樂技術液壓元件；
6、實訓回路即插即用：連接方式采用快換接頭，每個接頭都配有帶自鎖結構的單向閥（即使實訓過程中接頭未接好而脫落，亦不會有壓力油噴出），內部密封材料運用國際最新密封材料四氟材料密封圈；
7、實訓控制方式多樣化：實訓回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術；
8、設備具有擴展空間：實訓配置方案可根據具體要求進行配置，也可對實訓設備增加元器件以及其他控制方式以增強實訓臺的功能，元器件均采用標準化接頭，對后期所新增的元器件實訓臺均可兼容；
9、可編控制器（PLC）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等；
10、實驗臺電器控制由多種模塊板組成，可以滿足各類控制要求，各功能模塊之間組合使用連線，簡單、安全、可靠、控制功能齊全。故障診斷電器模塊均采用遙控方式設置，隱蔽性強，可重復。
四、主要技術參數
1）電動機型號：2HP 額定功率：1.5KW 額定轉速：1450r/min
2)電動機型號：3HP 額定功率：2.2KW 額定轉速：1450r/min
3)變量葉片泵：VP1-12 額定排量：6.67ml/rev 最高工作壓力：7Mpa
4)定量葉片泵：PV2R-8 額定排量：8ml/rev 最高工作壓力：7Mpa
液壓泵站安裝有吸油過濾器，空氣過濾器，液位計，溫度傳感器，油溫冷卻循環系統。
5）外形尺寸：1650×600×1600mm
五、液壓故障診斷與維修實驗臺配置清單
序號
名 稱
型號
數量
備 注
1
實驗臺架
1590´550´1680mm
1臺
2
實訓屏
帶“T”型溝槽鋁合金型材
1塊
中人教儀
3
定量葉片泵
PV2R1-8R-F
1臺
4
變量葉片泵
型號：VP-15
公稱排量：12L/min
額定壓力：7Mpa
1臺
5
驅動電動機
額定功率：1.5KW、
額定電壓：380V
1臺
6
驅動電動機
額定功率：2.2KW、
額定電壓：380V
1臺
7
油箱
65L
1個
中人教儀
8
濾油器
MF-04
1個
9
油溫油面計
YF-3”
1個
10
雙作用單出桿油缸
HOB32*150LA
壓力10Mpa 缸徑Ф32mm
行程150mm
2件
11
卸荷式調壓總閥
YC-10
工作壓力0.7~7MPa
1件
12
先導式溢流閥
Y-10B
調壓范圍0.5~6.3 MPa
流量10L/min
1件
13
先導式溢流閥
Y-25B
調壓范圍0.5~6.3 MPa
流量25L /min
1件
14
直動式溢流閥
DG-02
壓力6.3 MPa 流量10L/ min
2件
主閥
15
遠程調壓閥
YF-B8H1-S
調壓范圍0.6-8MPa
額定流量2L/min
2件
16
先導式減壓閥
J-10B
調壓范圍0.5-5MPa
流量10L/min
1件
17
順序閥
X-25B
調壓范圍0.5~6.3 MPa
流量25L/min
2件
18
壓力繼電器
EYX15-5
1件
19
節流閥
L-10B
工作壓力0.3~6.3 MPa
流量10L
2件
20
調速閥
T-10B
工作壓力0.5~6.3 MPa
流量10L
2件
21
單向閥
I-25B
壓力6.3MPa 流量25L/min
3件
22
液控單向閥
IY-25B
壓力6.3MPa 流量25L/min
1件
23
二位二通行程換向閥
22C-25B
壓力6.3 MPa 流量25L/min
1件
24
二位二通電磁換向閥
22E2-25BH
壓力6.3 MPa 流量25L/min
1件
25
二位二通電磁換向閥
22E2-25B
壓力6.3 MPa 流量25L/min
2件
26
二位三通電磁換向閥
23E2-25B
壓力6.3 MPa 流量25L/min
1件
27
二位四通電磁換向閥
24E2-25B
壓力6.3 MPa 流量25L/min
2件
28
三位四通電磁換向閥
34E2-25B
壓力6.3 MPa 流量25L/min
2件
29
34E2-25BH
壓力6.3 MPa 流量25L/min
1件
30
DSG-01-3C4
壓力6.3 MPa 流量25L/min
1件
31
液控順序閥
XY-25B
工作壓力0.5~6.3MPa
流量25L/min
1個
32
環形縫隙測試塊
FX
壓力1.5 MPa 流量10L/min
1件
33
細長小孔測試塊
XCH
壓力1.5 MPa 流量10L/min
1件
34
薄壁小孔測試塊
BBK
壓力1.5 MPa 流量10L/min
1件
35
橢圓齒輪流量計
LC-15
流量范圍0.3-1.5m3/h
公稱壓力1.6MPa
1件
36
蓄能器
NXQA-0.63/
10-L-A
容積0.63L 壓力10MPa
1件
37
球閥
YJZQ-H10N
公稱壓力20MPa
1件
38
量筒
YL
550ml
1件
39
快換接頭
KJ
壓力10 Mpa
40套
40
快換接頭(單頭)
DT
壓力10 Mpa
83個
41
螺紋接頭
JT
壓力10 Mpa
30個
性能測試用
42
管用直通接頭
ZT
壓力10 Mpa
16個
43
管用直角接頭
GZ
壓力10 Mpa
16個
44
聚氨酯高壓油管
XPUΦ10-1
壓力10 Mpa
16根
45
三通接頭
SF3
壓力10 Mpa
6個
其中帶表三通接頭3個
46
四通接頭
SF4
壓力10 Mpa
2個
中人教儀
47
快換連接底板
KD
60mm´ 80mm
40個
中人教儀
48
油路板
YLB
壓力10 Mpa
28個
中人教儀
49
油缸底板
CT-DB
2個
中人教儀
50
頂缸座
GZ
1個
中人教儀
51
壓力表
YTN150
0.4級1.6Mpa壓力表
2個
無錫海天
52
壓力表
YTN60
2.5級10mpa耐震壓力表
2個
無錫海天
53
壓力表
YTN60
2.5級10 mpa壓力表
3個
無錫海天
54
可編程控制器
FX1S-20MR-001
1
三菱
55
PLC編程電纜
SC-09
1
三菱
56
繼電器
MY4NJ
6
歐姆龍
57
接近開關
TX-SN5C-NPN
4
臺灣北崎
58
霍爾元件
TX-12N4C-NPN
1
59
三相功率表
DK3-DV05
1
溫州華能
60
三相功率變送器
DT33S-W3.3KW
1
溫州華能
61
開關電源
S200-24
1
江蘇常州
62
開關電源
5V/1A
1
江蘇常州
63
變壓器
TK500
1
長沙麓山
64
空氣開關
DZ47-16A
1
正泰電器
65
保險
RT18-32
3
正泰電器
66
交流接觸器
[JZC1-44/36V]
7
正泰電器
67
航空插
XS12/2P
16
邁峰儀表
68
航空插
XS12/3P
11
69
航空插
XS12/4P
8
70
航空插
XS16/4P
1
71
紅燈按扭
ZB2-BWB41C
1
施耐德
72
綠燈按扭
ZB2-BW31C
8
73
紅燈按扭
ZB2-BWB42C
4
74
黃燈按扭
ZB2-BWB51C
6
75
轉換按扭
PBC[Y090]LYA7
1
臺博電器
76
方型按扭
LAS1J-22Z
1
紅波按扭
77
電壓表
85C-V30V
1
凱達利
78
電流表
85C-A20A
1
凱達利
79
指示燈
NHC-24V
4
上海馮事達
80
接線端子
1534
2
中人教儀
81
數顯轉速板
1
中人教儀
82
數顯溫度板
1
中人教儀
83
信號轉換模塊
1
中人教儀
84
PLC編程軟件
1套
三菱
85
PLC編程手冊（電子版）
1套
三菱
86
實驗操作手冊
1冊
中人教儀
87
密封膠帶
2卷
88
密封圈
1組
89
6"活動扳手
1個
90
開口扳手
19-22
1個
91
開口扳手
22-24
1個
92
開口扳手
24-27
1個
93
內六角扳手
1.5-10mm
1個
94
內卡環鉗
6"
1個
95
外卡環鉗
6"
1個
96
螺絲刀
+字150mm
1把
97
螺絲刀
—字150mm
1把
98
元件存放盆
3個
99
漏斗
1個
100
液壓油
50kg
